La CF375 est un système de rainage/pliage à alimentation automatique pour traiter des grammages allant jusqu’à 400/g m². Le rainage utilise le système Multigraf Swing-Bar ™ qui empêche la casse du papier.
Le pliage est basé sur le système Multigraf Pro-knife ™ qui en permet l’optimisation même sur de forts grammages.
Traite jusqu’à 6000 feuilles A4/heure indépendamment du nombre de rainages et de plis.
Le matériel est doté d’un margeur équipé d’un système de bandes aspirantes et soufflerie frontale pour une séparation parfaite des feuilles. Le contrôle de double est ultrasonique.
Le format maxi est de 375 X 650 mm. Une rallonge de table permet de passer des formats allant jusqu’à 375 X 1050, le format mini est de 105 X 148 mm.
La sortie comporte deux niveaux différents.
UNITE DE CONTROLE
Un écran tactile couleur résistif permet de gérer l’ensemble des fonctionnalités de la machine :
- Choix du type de façonnage : rainage, pliage, rainage/pliage, perforation
- Choix du type de pli
- Profondeur du rainage (avec mémorisation)
- Compteur/décompteur
- Mémoires des travaux (500)
- Gestion des formats et grammages
- Puissance d’aspiration et de soufflerie réglable avec mémorisation
- Cadencement avec mémorisation
- Identification des anomalies
- Un certain nombre de réglages sont pré-enregistrés notamment les principaux formats, la puissance de soufflerie et d’aspiration en fonction des grammages, l’optimisation du pliage (pré-positionnement des couteaux en fonction des grammages) etc…
UNITE DE RAINAGE
Rainage par emboutissage (lame/enclume).
Il comporte deux largeurs que l’on choisit par simple retournement de l’outil femelle. Cette opération ne nécessite que quelques secondes et s’effectue
sans outil.
Calibration de l’outil automatique.
Réglage de profondeur (3 niveaux) à l’écran et mémorisable.
Compensation du rainage (longueur) automatique.
Le système Swing-Bar ™ de Multigraf a pour particularité d’effectuer le rainage sans que le défilement du papier ne soit stoppé,
déterminant ainsi un rendement optimum.
PANNEAU DE COMMANDES
Une touche multifonctionnelle positionnée de manière ergonomique permet d’entrer en production.
UNITE D’ALIMENTATION
Margeur haute pile (180 mm) avec rectification. Soufflerie frontale et courroies aspirantes.
La conception ouverte du margeur permet un chargement facile quel que soit le format. Les butées latérales sont à guidage à billes sur rail (plans vertical et horizontal).
Elles sont équipées sur la partie supérieure de stabilisateurs pour éviter le gonflement du papier.
Cette conception ouverte permet à l’opérateur de contrôler en permanence le comportement des feuilles alimentées.
Un correcteur d’angle permet de compenser un éventuel faux équerrage.

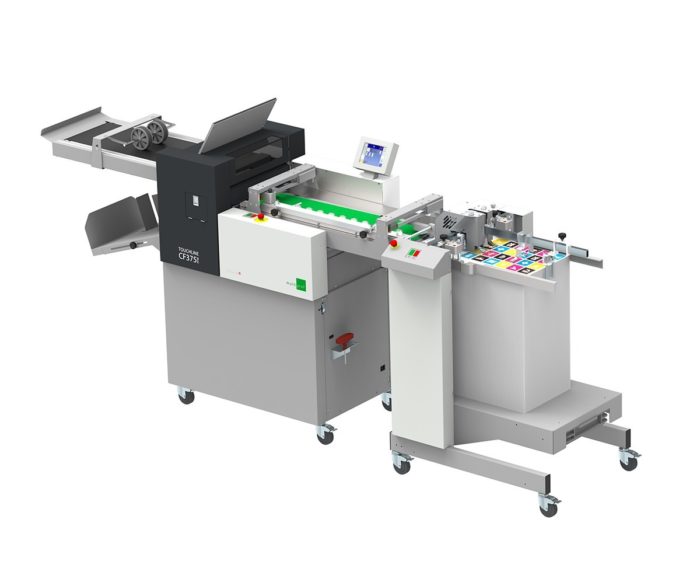

En variante, la CF 375 peut être couplée au margeur haute pile Mistral (660 mm de capacité) avec table de rectification à réglage automatique.
UNITE DE RECEPTION
La machine comporte deux sorties :
- Supérieure, à convoyeur à nappes de 820 mm à réglages automatiques et mémorisation, destinée aux documents rainés pliés, aux petits formats rainés, aux documents pliés.
- Inférieure, dans un bac de 120 mm de capacité destinée aux documents rainés à plat et ou perforés.
UNITE DE PLIAGE
Le pliage est réalisé par 2 couteaux et 4 cylindres en acier/polyuréthane de 60 mm de diamètre.
La consistance des cylindres supérieurs est différente afin d’assurer une meilleure stabilité de la feuille.
UNITE DE PERFORATION
La machine peut être équipée d’un système de perforation. Il s’agit d’un bloc amovible, qui peut recevoir jusqu’à 6 outils et 4 types de perforation.
NIVEAU SONORE
En fonction du grammage et de la qualité du papier le niveau sonore varie de 70 à 78 dB.
NORMES DE SECURITE
Machine conforme aux différentes normes CE.
CONSTRUCTION
De fabrication Suisse, ce matériel se caractérise par la qualité de ses matériaux et la précision de ses assemblages, gages de longévité.
La machine est montée sur roulettes avec dispositif de blocage.
RECYCLABILITE
Le matériel est fabriqué à base de composants 100% recyclables.
Le réglage de la pression est automatique.
SECURISATION DU PASSAGE PAPIER
Au niveau du margeur, un contrôle de double ultrasonique sécurise l’alimentation des feuilles.
Chaque unité de façonnage (rainage, pliage…) est contrôlée par des cellules qui stoppent la machine en cas de bourrage.
CARACTERISTIQUES
Système de marge | Courroies aspirantes et soufflerie frontale |
Capacité margeur | 180 mm – 660 mm avec Mistral |
Format mini papier | 105 X 148 mm – 146 X 160 (Mistral) |
Format maxi papier | 375 X 660 mm – 370 X 660 (Mistral) 1050 mm en option |
Grammage papier | 80 à 400 g |
Mode opératoire | Ecran tactile couleur |
Mémoires | 500 |
Contrôle de double | Ultrasonique |
Contrôle bourrage | Sur chaque poste |
Système de rainage | Multigraf Swing-Bar ™ (par emboutissage) |
Largeur de rainage | 2 (1,4 – 1,8 mm) |
Profondeur rainage | 3, réglage automatique |
Précision | +/- 0.1 mm |
Nombre de rainages | 20 |
Distance mini entre 2 rainages | 30 mm |
Distance 1er rainage (tête de feuille) | 20 mm |
Distance dernier rainage (pied de feuille) | 5 mm |
Système de pliage | Multigraf Pro-knife ™ (couteaux) |
Nombre de plis | 2 |
Longueur mini du pli | 30 mm |
Longueur maxi du pli | 525 mm |
Distance 1er pli (tête de feuille) | 30 mm |
Distance dernier pli (pied de feuille) | 35 mm |
Tapis de sortie | 820 mm – Réglage auto et mémorisation |
Capacité bac de réception | 120 mm |
Vitesse | 6000 A4/h (en fonction des qualités, grammages et conditions d’environnement) |
Alimentation | 220 V / 50 / 60 Hz 16/20 A |
Dimensions | 1860 X 610 X 1320 mm
2790 X 680 X 1320 mm (avec Margeur Mistral) |
Poids | 196 kg – 311 kg avec Mistral |
